산업용설비



장비개요

1. 개요

본 현시장비(SpeedOSD : Speed On Screen Display)는 고속철도 전면 차량전방에 부착되어진 카메라로부터 얻어진 영상신호와 Tachometer로부터 얻은 차량의 속도 신호를 합성하여 각 차량에 설치되어진 모니터에 전방영상과 차량의 속도를 실시간으로 표시할 수 있는 장비이다.

2. 각부개요

- 속도표시 기능
Tachometer로부터 얻은 펄스를 측정하고 휠의 직경 데이터를 이용하여 계산한 속도 값을 모니터 화면에 표시한다. 화면에 표시되는 속도 값의 위치 이동과 크기 조절 및 색상조절 기능이 가능하다.

- 사용자 입ㆍ출력 기능
선택 가능한 기능들을 TFT화면상에 아이콘 형태로 표시하여 원하는 기능 아이콘을 터치하거나 버튼스위치를 이용하여 사용자가 메뉴를 보면서 기능을 설정할 수 있다.

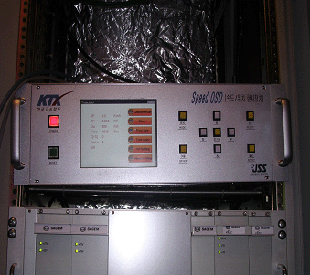

  • 철도공사 고속철도 속도현시장치
    철도공사 고속철도 속도현시장치

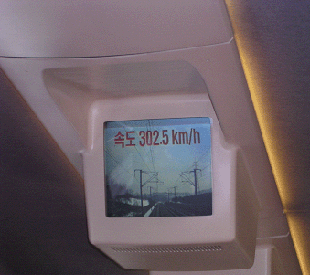

  • KTX 내부 장착 모습
    KTX 내부 장착 모습

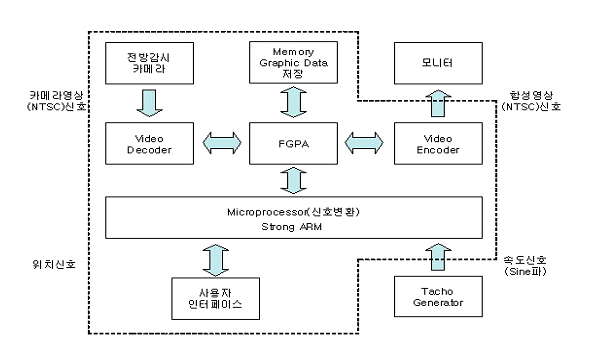

시스템 구성도

시스템구성도



주요사양

순번 품명 내용
1 영상합성기 메인 프로세서로부터 입력되어진 속도값 및 GPS신호와 카메라에서 들어오는 영상을 합성한 NTSC 신호 생성
2 StrongARM 보드 - 속도계산, 위치계산 및 그래픽 기능
- 소프트웨어 구동 컴퓨터
3 TFT-LCD & 터치스크린 - 글자크기, 색상, 위치보정, 모드지정 등의 기능
- 버튼을 이용한 추가입력기능
4 Tachometer 신호 변환부 GPS 신호를 위치문자로 변경, 속도발전기의 구형파 신호를 속도문자로 변경5위치추적시스템(GPS)
5 위치추적시스템(GPS) 위성과 통신하여 열차의 현재 위치정보를 수신
