개요

본 시험기(CS-Force : Forcemeter for Coupler Spring)는 저항제어방식 전동차에 사용되는 밀착 연결기의 제동관, 주공기관, 직통관의 에어가스켓 리테이닝 붓싱 스프링세기의 성능을 시험하기 위한 밀착연결기 스피링 세기 측정장비이다.



각부개요

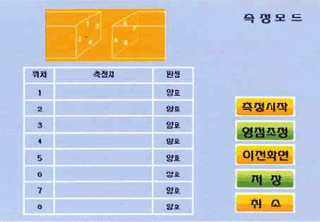

1. 측정모드

8채널의 로드셀로 부터 얻어진 데이터를 이용해 주광기관 및 제동관, 직통관의 에어가스켓 리테이닝붓싱 스프링세기의 성능을 측정하고 동시에 판정을 할 수 있으며, 영점조절 기능이 있어 측정시 오차를 최소화 할 수 있다. 저장 및 취소 버튼을 통해 측정된 데이터를 손쉽게 저장할 수 있다

2. 데이터관리

데이터를 저장하거나 저장된 데이터를 관리하기 용이하도록 측정 일시를 자동으로 인식해 이를 통해 자동으로 파일이름을 생성하고 또한 파일명을 입력 할 수도 있다 도한 최근 측정된 20개의 데이터를 TFT-LCD로 현시ㅘ는 방법을 채택하고 있어 보다 효율적인 데이터 관리가 가능하도록 구성되어 있다.

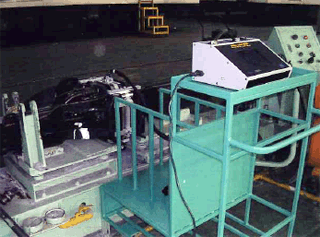

장비구성

•

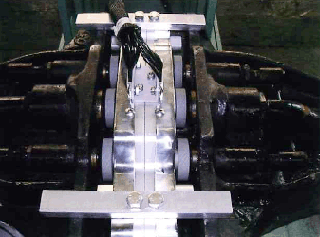

• 로드셀이 취부된 측정부와 결과값의 현사와 저장가능한 모듈부로 구성되어져 있다.

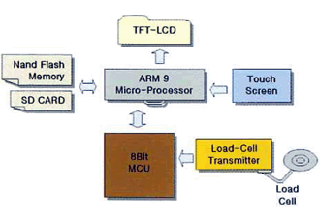

시스템 구성도

•
•



스프링 작용력 기준치

번호	구분	기준치	관련사진
1	주공기관	110 - 120Kg
2	제동관	110 - 120Kg
3	직통관	70 -75Kg



장치의 세부구성

번호	품명	사양	기능
1	ARM 920T 보드	-CPU : S3C 2440A(400MHz) -memory : 128MB -SD Card : 256MB	-스프링세기계산 및 그래픽기능 -소프트웨어 구동 컴퓨터
2	TFT LCD & Touch Screen	-6.4"64k color -사용자입력	-글자크기, 색상, 위치보정, 모드지정등의 기능 -버튼을 이용한 추가 입력기능포함
3	SW운영체제	Window CE 4.2	ARM920T 보드 사용시 운영OS
4	Power Supply	Power Plaza사의 DC-DC사용	220V 전원으로부터 전원생성
5	BNC cable	신호선	밀착 연결기 지그로부터 모듈까지 연결선
6	케이스	19인치 타입
7	로드셀 증폭기	로드셀 데이터 신호를 증폭	로드셀로부터 전송되는 전기적 신호흫 증폭하여 메인보드로 전송해주는 역할



납품실적

순번	품명	발주처	사용처	수량	비고
1	CS-Force	철도공사	서울철도차량관리단	1Set
